Les exploitations de serres commerciales gérant de 8 à 32 zones d'irrigation ont traditionnellement utilisé des programmateurs électromécaniques et des vannes manuelles pour l'arrosage, deux systèmes qui nécessitent une attention constante de l'opérateur et qui entraînent généralement un surarrosage de 30 à 50 % par rapport à un système de contrôle par capteurs. Contrôleur d'irrigation à 8 stations Ce système remplace l'approche traditionnelle par un contrôleur multizone gérant jusqu'à 8 zones par unité, extensible jusqu'à 32 zones par réseau grâce au module d'extension Decoder. Pour les gestionnaires de serres cultivant plusieurs espèces aux besoins en eau différents, le panneau propose des programmes d'arrosage automatisés adaptés à la transpiration réelle plutôt qu'à un calendrier fixe. L'intégration du capteur de pluie Rainling permet l'ajustement des programmes en fonction des conditions météorologiques, une pratique courante dans les serres commerciales.

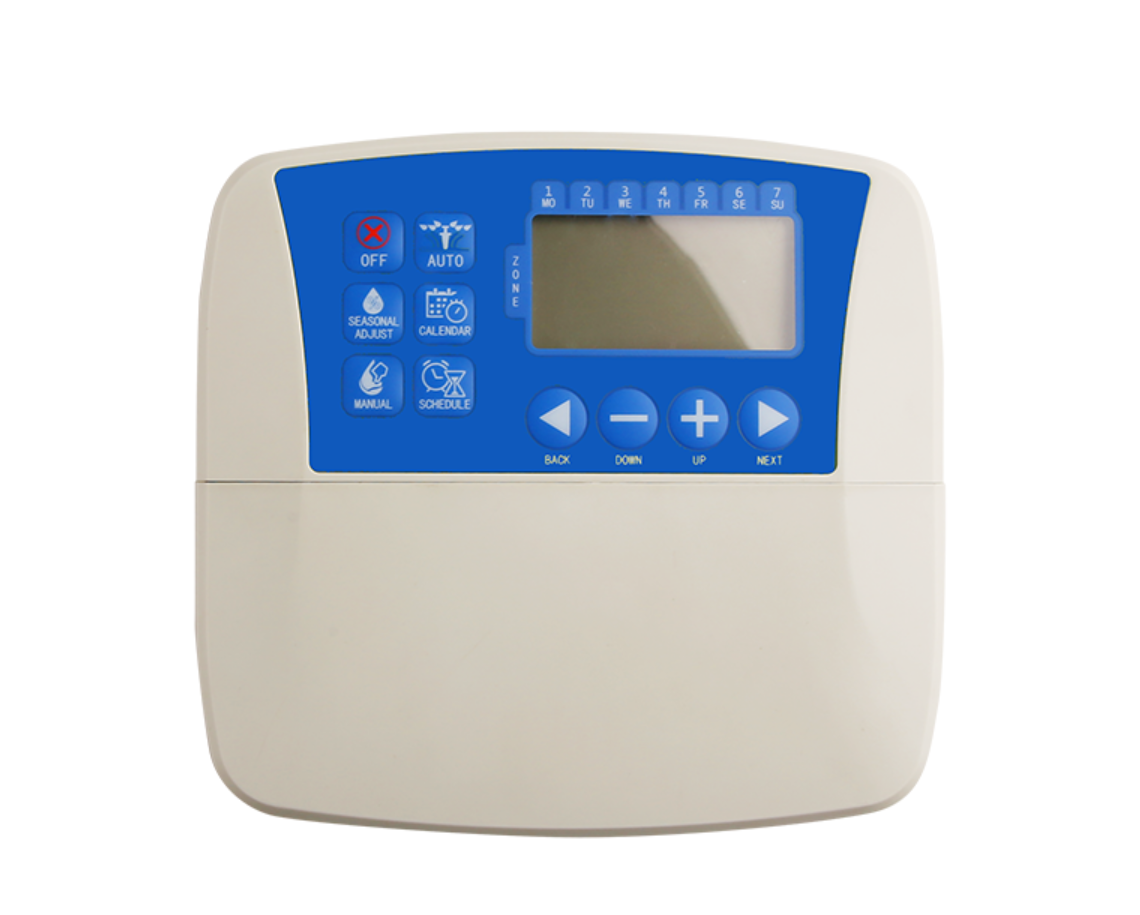

Architecture interne du panneau à 8 stations

La conception moderne des systèmes d'irrigation pour serres commerciales fait référence à plusieurs cadres de référence faisant autorité, notamment le Directives de la FAO concernant l'irrigation des ressources en terres et en eau, le Programme d'incitations à la qualité environnementale du NRCS de l'USDA pour améliorer l'efficacité de l'arrosage, Service météorologique national de la NOAA les données utilisées pour le calcul de l'évapotranspiration, et les Recherche de l'IEA sur les systèmes énergétiques industriels et la gestion de l'eau pour l'analyse du lien eau-énergie des serres.

La station Rainling 8 Contrôleur d'irrigation Ce système est conçu autour d'une architecture multizone prenant en charge jusqu'à 8 zones par unité. Chaque zone dispose d'une programmation horaire indépendante, d'une sortie de contrôle de vanne indépendante et d'un canal d'entrée de capteur indépendant. Le contrôleur se connecte au réseau Wi-Fi de la serre et propose une interface web accessible depuis n'importe quel navigateur, ainsi qu'une application mobile disponible pour iOS et Android. Grâce à cette architecture zone par zone, chaque culture bénéficie d'un programme d'arrosage personnalisé, adapté à ses besoins spécifiques, contrairement à un programme uniforme pour toutes les zones.

Le programmateur s'intègre au capteur de pluie Rainling, qui se connecte au canal d'entrée dédié et assure la détection des précipitations en temps réel. Le signal du capteur déclenche le programmateur afin d'interrompre les cycles d'arrosage programmés pendant et après les averses. Il s'agit de la méthode la plus courante d'ajustement des programmes d'arrosage en fonction des conditions météorologiques dans les serres commerciales. La logique d'interruption est configurable en fonction du seuil de pluie (généralement de 2,5 à 6 mm) et de la durée d'interruption (généralement de 24 à 48 heures après la dernière pluie détectée). Dans les serres situées dans des régions à fortes précipitations, l'intégration de ce capteur de pluie permet à elle seule de réaliser des économies d'eau de 15 à 25 %.

Extension de contrôleur de décodeur pour grandes serres

Pour les grandes serres gérant plus de 8 zones, le contrôleur Rainling Decoder utilise une architecture à décodeur prenant en charge jusqu'à 32 zones par unité. Cette architecture place un petit décodeur électronique près de chaque vanne, tous les décodeurs étant connectés au contrôleur par un unique câble à deux fils. Cela réduit considérablement les coûts de câblage par rapport à la méthode standard, utilisée pour les panneaux à 8 stations, qui consiste à tirer des câbles de commande individuels du panneau à chaque vanne.

Le contrôleur à décodeur est la solution idéale pour les serres commerciales de 16 à 32 zones, où le coût du câblage d'un contrôleur à 8 stations devient prohibitif. Pour une serre de 32 zones, le panneau à 8 stations nécessite 32 câbles de commande reliant le panneau aux vannes, tandis que le panneau à décodeur n'en requiert que 2, quel que soit le nombre de zones. L'électronique du décodeur est alimentée par ces deux câbles, le panneau envoyant des commandes numériques à chaque décodeur pour ouvrir ou fermer la vanne correspondante.

Besoins en eau spécifiques aux cultures et programmation par zone

Chaque culture en serre commerciale a des besoins en eau spécifiques qui varient au cours de son cycle de croissance. Les tomates, en phase végétative, nécessitent 1,5 à 2 litres par mètre carré et par jour, et jusqu'à 4 à 6 litres par mètre carré et par jour en pleine fructification. Les concombres requièrent des volumes similaires, avec un calendrier d'arrosage légèrement différent par rapport à la durée d'ensoleillement quotidienne. La laitue et les légumes-feuilles nécessitent 1 à 1,5 litre par mètre carré et par jour, et tolèrent mal le sur-arrosage qui provoque le dessèchement des pointes. Les besoins en eau des fleurs coupées varient considérablement selon les espèces : les roses nécessitent 3 à 5 litres par mètre carré et par jour en pleine production, et les chrysanthèmes 2 à 3 litres par mètre carré et par jour.

Le contrôleur multizone permet au responsable de la serre de programmer indépendamment les heures de démarrage et les durées d'arrosage de chaque zone, afin de répondre aux besoins spécifiques en eau des cultures. Pour une zone de tomates type, le responsable programme 4 à 6 démarrages par jour, avec des durées d'arrosage calibrées pour répartir les besoins journaliers en eau en plusieurs cycles plus courts plutôt qu'en un seul cycle important. Ces cycles plus courts assurent une humidité du sol plus homogène et limitent le lessivage lié à un arrosage abondant en une seule fois. Le capteur de pluie et la logique de gestion des sauts de programmation du contrôleur ajustent ensuite le programme en fonction des conditions météorologiques réelles.

Électrovannes et réseau de distribution

La gamme d'électrovannes Rainling est le composant idéal pour le contrôleur 8 stations et le contrôleur décodeur. Ces électrovannes fonctionnent en 24 V CA et sont disponibles en versions à verrouillage ou sans verrouillage. L'électrovanne standard consomme un courant d'appel de 0,5 à 1,5 A et un courant de maintien de 0,2 à 0,5 A. La sortie de l'électrovanne du panneau est dimensionnée pour alimenter plusieurs électrovannes en parallèle via le câblage de zone. Le courant de sortie maximal par zone est spécifié dans la documentation du panneau.

Le réseau de distribution complet Rainling comprend la vanne de purge automatique pour la protection contre l'hivernage, la purge d'air pour éviter la formation de poches d'air dans les conduites d'irrigation, les raccords rapides en cuivre et en plastique pour les branchements manuels aux points d'eau, le boîtier de vannes pour loger les électrovannes et les décodeurs enterrés, et le raccord pivotant pour connecter les corps d'arroseurs à la tuyauterie latérale. L'arroseur racinaire est un produit spécialisé pour l'arrosage en profondeur des arbres et des grands arbustes ; sa conception sur piquet permet d'acheminer l'eau directement à la zone racinaire.

Sélection des arroseurs et des buses de pulvérisation

Pour les zones d'arrosage aérien, les arroseurs et corps de pulvérisation Rainling Rotors couvrent les besoins typiques des serres commerciales. Les rotors sont des arroseurs à impact ou à engrenages avec des portées de 4 à 12 mètres, adaptées à l'espacement des branches. Têtes d'arrosage Dans la serre, les pulvérisateurs sont de type escamotable et équipés de buses qui adaptent le débit d'arrosage à l'infiltration du sol. Les buses de pulvérisation et les buses rotatives offrent les options de buses compatibles avec les pulvérisateurs, avec des débits d'arrosage généralement compris entre 5 et 25 millimètres par heure.

Pour les zones d'irrigation goutte à goutte, la gamme Rainling comprend les goutteurs, les tuyaux et les systèmes de filtration qui protègent les goutteurs du colmatage. Le débit des zones d'irrigation goutte à goutte est généralement inférieur à celui des zones d'arrosage par aspersion, grâce à des électrovannes 24 V CA adaptées à ce débit réduit. L'architecture du contrôleur multizone permet de gérer simultanément des zones d'arrosage par aspersion et des zones d'irrigation goutte à goutte dans une même serre ; chaque zone dispose de son propre programme et de son propre débit.

Intégration d'un capteur de pluie et ajustement des horaires en fonction des conditions météorologiques

Le capteur de pluie Rainling est le capteur météorologique le plus couramment intégré au contrôleur 8 stations et au contrôleur décodeur. Ce capteur utilise un élément de détection capacitif qui détecte les précipitations et transmet un signal numérique à l'entrée capteur du panneau. La fonction de gestion des arrosages en cas de pluie du panneau exploite ce signal pour interrompre les cycles d'arrosage programmés pendant et après les épisodes de pluie. Le seuil et la durée d'interruption sont configurables par le responsable de la serre.

Pour les serres situées dans des régions à fortes précipitations, l'intégration d'un capteur de pluie permet à elle seule de réaliser des économies d'eau de 15 à 25 %. Dans les régions arides où les précipitations sont rares, l'intégration du capteur de pluie n'apporte que des économies d'eau directes limitées, mais sert néanmoins de solution de secours au système d'arrosage principal. Le capteur de pluie se connecte au contrôleur via un câble standard à deux fils ; le canal d'entrée du capteur du contrôleur assure l'alimentation et la lecture du signal de détection de pluie.

Résilience de l'alimentation de secours et de la connectivité

Les exploitations en serre ne peuvent tolérer aucune interruption d'irrigation lors des coupures de courant, surtout par temps chaud, lorsque les cultures peuvent dépérir en quelques heures. Le programmateur doit être alimenté par un onduleur dimensionné pour une autonomie d'au moins 4 heures, avec basculement automatique sur l'alimentation de secours en cas de défaillance du réseau principal. Pour les serres situées dans des régions sujettes aux coupures de courant fréquentes, l'onduleur doit être complété par un groupe électrogène à démarrage automatique. Le programmateur continue d'exécuter le cycle d'arrosage enregistré pendant les coupures de courant ; l'alimentation de secours est donc la seule condition requise pour un fonctionnement continu.

La reprise de la connexion Wi-Fi fonctionne de manière similaire. Le contrôleur stocke le programme d'arrosage localement et continue de l'exécuter même en cas de perte de connexion Wi-Fi. Une fois la connexion rétablie, le contrôleur synchronise le journal des événements local avec la plateforme cloud et reprend la gestion à distance. Pour les serres situées dans des régions où la connexion internet est instable, c'est cette capacité de fonctionnement local du panneau qui garantit un arrosage continu, même lorsque la plateforme cloud est inaccessible.

Leçons tirées du déploiement sur le terrain dans les serres commerciales

L'installation de systèmes d'irrigation multizones dans les serres commerciales a permis de dégager plusieurs enseignements récurrents que les équipes d'approvisionnement doivent prendre en compte avant de choisir un système. Premièrement, le réseau Wi-Fi de la serre doit être dimensionné pour le trafic de données du contrôleur. Un contrôleur gérant 16 zones et transmettant des données d'événements chaque minute génère un trafic réseau continu susceptible de perturber les autres systèmes de la serre si le réseau est sous-dimensionné. Deuxièmement, le panneau de commande doit être installé dans un boîtier étanche adapté au taux d'humidité de la serre, généralement IP65 ou supérieur. Troisièmement, le câblage des vannes doit être acheminé dans une gaine séparée du câblage d'alimentation principal afin d'éviter les interférences électromagnétiques pouvant provoquer des vibrations des vannes.

Pour le contrôleur de décodeur, le chemin à deux fils doit être agencé en boucle plutôt qu'en étoile, car la boucle offre une redondance en cas de défaillance d'un segment. Elle assure également une meilleure protection contre les surtensions, grâce à la possibilité d'installer des parafoudres à chaque extrémité de la boucle. Dans les serres équipées du contrôleur de décodeur, le coffret de vannes doit être dimensionné pour accueillir à la fois l'électrovanne et l'électronique du décodeur, et être adapté aux conditions d'humidité du sol de la serre.

Coût total de possession à un horizon de trois ans

Le coût total de possession d'un contrôleur d'irrigation à 8 stations pour une serre commerciale comprend le coût du matériel, des électrovannes, du pluviomètre, l'installation et l'abonnement à la plateforme cloud. Le prix du panneau de commande à 8 stations est de quelques centaines de dollars. Les électrovannes 24 V CA coûtent généralement entre 30 et 80 USD l'unité, avec une configuration typique de 8 vannes par zone. Le pluviomètre ajoute entre 50 et 100 USD au coût du système.

Le coût d'installation dépend du type de construction ou de rénovation de la serre. Dans le cas d'une construction neuve, le câblage du contrôleur et des capteurs est intégré, ce qui réduit les coûts supplémentaires. Une rénovation nécessite la pose de conduits et le passage de câbles dans une serre existante, engendrant des frais de main-d'œuvre supplémentaires. L'abonnement à la plateforme cloud coûte généralement quelques dizaines de dollars par mois. Sur une période de trois ans, le coût total de possession d'une installation à 8 zones dans une serre commerciale se situe généralement entre 100 et 100 dollars, les économies d'eau et l'amélioration de la qualité des récoltes permettant un retour sur investissement en 12 à 18 mois.

Intégration de l'arrosage goutte à goutte et des arroseurs aériens

Les serres commerciales utilisent deux principales méthodes d'irrigation : l'irrigation goutte à goutte, avec des goutteurs individuels près de chaque plante, et l'arrosage par aspersion, avec des arroseurs à impact ou des buses rotatives. L'irrigation goutte à goutte apporte l'eau directement aux racines, limitant ainsi l'évaporation. C'est la méthode privilégiée pour les cultures à haute valeur ajoutée comme les tomates, les concombres et les poivrons. L'arrosage par aspersion couvre efficacement de grandes surfaces, mais entraîne une évaporation importante et mouille le feuillage, ce qui peut favoriser le développement de maladies fongiques chez certaines cultures.

Le programmateur Rainling à 8 stations prend en charge les deux modes d'irrigation grâce à son architecture par zones. Une zone d'irrigation goutte à goutte utilise des électrovannes 24 V CA avec des goutteurs à faible débit (généralement de 2 à 8 litres par heure et par goutteur). Une zone d'arrosage par aspersion utilise des électrovannes 24 V CA avec des arroseurs à débit plus élevé (généralement de 50 à 200 litres par heure et par arroseur). Le programmateur gère chaque zone indépendamment, ce qui permet, dans une serre combinant irrigation goutte à goutte et arrosage par aspersion, de faire fonctionner les cycles d'irrigation goutte à goutte sans mouiller le feuillage des zones d'arrosage par aspersion. L'irrigateur racinaire est un produit spécialisé pour les arbres et les grands arbustes. Fixé sur un piquet, il alimente directement la zone racinaire.

Enregistrement des données et des registres de gestion des cultures

Le contrôleur Wi-Fi enregistre chaque arrosage avec un horodatage, un identifiant de zone, la durée et le volume d'eau (lorsque des capteurs de débit sont installés). Ces données sont stockées localement sur le contrôleur et synchronisées régulièrement avec la plateforme cloud. Les responsables de serres utilisent ces données pour la gestion des cultures : suivi de la consommation d'eau par zone, par culture et par stade de croissance. Ces informations sont indispensables pour la conformité à certains programmes de certification agricole et pour la planification interne de la production.

Les données de journalisation facilitent également l'analyse opérationnelle. La comparaison de la consommation d'eau entre les zones permet d'identifier celles présentant des profils de consommation inhabituels, souvent révélateurs d'une fuite ou d'un problème de vanne. L'analyse de l'évolution de la consommation d'eau au fil du temps met en évidence les tendances des besoins en eau des cultures, essentielles à la planification de la production pour la saison suivante. Pour les exploitations de serres multisites, l'agrégation des données de journalisation constitue un point de référence pour identifier les bonnes pratiques et les sites les moins performants.

Considérations relatives à la sécurité et au réseau

Le contrôleur Wi-Fi se connecte au réseau de la serre, ce qui le rend accessible depuis n'importe quel appareil du même réseau. Pour les serres permettant la gestion à distance depuis l'extérieur du réseau, le panneau est généralement accessible via un VPN ou une plateforme cloud plutôt que directement depuis Internet. L'accès direct au panneau via Internet représente un risque de sécurité, car un attaquant pourrait manipuler le programme d'arrosage pour endommager les cultures ou gaspiller l'eau.

La plateforme cloud assure un accès distant sécurisé sans exposer directement le contrôleur à Internet. Le contrôleur établit une connexion sortante avec la plateforme cloud, qui relaie les commandes et les données via cette connexion. Cette architecture protège le panneau des attaques entrantes tout en permettant la gestion à distance depuis n'importe quel appareil disposant d'identifiants valides pour la plateforme cloud. Pour les exploitations de serres soumises à des exigences strictes en matière de cybersécurité, cette architecture constitue la solution standard.

Spécifications et câblage de l'électrovanne

Les électrovannes 24 V CA utilisées pour l'irrigation des serres commerciales sont disponibles auprès de plusieurs fabricants et présentent des caractéristiques électriques similaires. L'électrovanne consomme généralement un courant d'appel de 0,5 à 1,5 A et un courant de maintien de 0,2 à 0,5 A. La sortie de l'électrovanne du contrôleur est dimensionnée pour alimenter plusieurs électrovannes en parallèle via le câblage de zone, le courant de sortie maximal par zone étant spécifié dans la documentation du contrôleur. Pour un panneau standard à 8 zones, le courant de sortie maximal est de 1,0 A par zone, ce qui permet d'alimenter jusqu'à 4 électrovannes standard par zone.

Le câblage entre le contrôleur et les électrovannes utilise un câble d'irrigation enterré, équipé de connecteurs étanches adaptés à chaque vanne. La section du câble dépend de la longueur totale et du nombre de vannes par zone : un câble de calibre 18 AWG convient pour des longueurs allant jusqu'à 60 mètres (200 pieds), tandis qu'un câble de calibre 14 AWG convient pour des longueurs allant jusqu'à 150 mètres (500 pieds). Dans les serres commerciales, il est courant de faire passer le câblage des vannes dans des conduits avec des boîtes de tirage à chaque emplacement de vanne, ce qui facilite l'ajout ou le remplacement de vannes sans perturber le câblage.

Considérations relatives à la mise à l'échelle des opérations multisites

Les exploitations serroliennes exploitant plusieurs sites (qu'il s'agisse de plusieurs serres sur une même propriété ou de plusieurs propriétés réparties dans une région) peuvent gérer l'ensemble de leurs sites depuis un compte unique sur une plateforme cloud. Chaque site dispose de son propre système de contrôle et de sa propre programmation, mais le responsable peut visualiser tous les sites depuis un tableau de bord unifié. La plateforme cloud centralise la consommation d'eau, l'état des alarmes et les modifications de programmation de tous les sites, offrant ainsi au responsable des opérations une vue d'ensemble complète.

Pour les exploitations de grande envergure, la plateforme cloud prend en charge l'accès multi-utilisateurs avec des permissions basées sur les rôles. Un responsable de production peut avoir l'autorisation de modifier les calendriers sur l'ensemble des sites, tandis qu'un gestionnaire de site n'a accès qu'à son site local. Un technicien de maintenance peut avoir l'autorisation uniquement d'accuser réception des alarmes et de consulter l'historique des données. Les permissions basées sur les rôles protègent contre les modifications non autorisées des calendriers tout en garantissant à chaque utilisateur les accès nécessaires à son travail.

Foire aux questions

Qu'est-ce qu'un contrôleur d'irrigation à 8 stations pour serres commerciales ?

Le programmateur d'irrigation Rainling à 8 stations est un système intelligent multizone qui gère jusqu'à 8 zones d'irrigation par unité. Chaque zone dispose d'une programmation horaire indépendante, d'une sortie de commande de vanne et d'une entrée de capteur. Pour les exploitations de plus grande envergure, le module d'extension « Decoder » permet d'ajouter des zones supplémentaires, prenant ainsi en charge les serres commerciales avec jusqu'à 32 zones sur un seul réseau.

Quelle est la différence entre le contrôleur d'irrigation à 8 stations et le contrôleur à décodeur ?

Le programmateur d'irrigation à 8 stations gère jusqu'à 8 zones par unité et est généralement utilisé dans les serres commerciales de taille moyenne. Le programmateur à décodeur utilise une architecture à base de décodeurs où chaque vanne est connectée au panneau par un câble à deux fils, prenant en charge jusqu'à 32 zones par unité et réduisant ainsi les coûts de câblage pour les grandes installations.

Le contrôleur est-il compatible avec les capteurs de pluie et les stations météorologiques ?

Oui, le programmateur est compatible avec le capteur de pluie Rainling, qui se connecte à son canal d'entrée et assure la détection des précipitations en temps réel. Le signal du capteur déclenche le programmateur afin d'interrompre les cycles d'arrosage programmés pendant et après les averses ; il s'agit de la méthode la plus courante d'ajustement des programmes d'arrosage en fonction des conditions météorologiques dans les serres commerciales.

La manette peut-elle être gérée à distance depuis un smartphone ou une tablette ?

Oui, le contrôleur Wi-Fi se connecte au réseau de la serre et propose une interface web et une application mobile. Les responsables de la serre peuvent ainsi surveiller l'état des zones, ajuster les programmes d'arrosage et consulter l'historique d'arrosage depuis n'importe quel appareil connecté au réseau. Le contrôleur continue d'exécuter le programme d'arrosage enregistré même en cas de perte de connexion Wi-Fi.

Quels types d'électrovannes le contrôleur prend-il en charge ?

Le contrôleur prend en charge les électrovannes 24 V CA, standard pour la plupart des installations de vannes dans les serres commerciales. La gamme d'électrovannes Rainling comprend des vannes compatibles avec la sortie du contrôleur, la vanne de purge automatique et la vanne de purge d'air assurant une protection supplémentaire du réseau d'irrigation.

Quels accessoires Rainling complètent le système d'irrigation de la serre ?

Le système d'irrigation complet Rainling pour serres comprend des arroseurs rotatifs, des corps de pulvérisation, des buses de pulvérisation, des buses rotatives, des électrovannes, le contrôleur à 8 stations, le contrôleur décodeur, l'irrigateur de racines d'arbres, le capteur de pluie, la vanne de vidange automatique, la vanne de purge d'air, les vannes à raccord rapide en cuivre, les vannes à raccord rapide en plastique, le boîtier de vannes et le joint pivotant pour le montage et la distribution du système.

Pour connaître les prix des options de contrôleur d'irrigation à 8 stations et de contrôleur décodeur, veuillez contacter le Équipe Rain Ling ou visitez le page de contact.
