Introduction
Dans un Système d'irrigationLa connexion entre une tête d'arrosage et la conduite latérale doit résister aux mouvements, à la pression et aux chocs accidentels sans endommager la canalisation inférieure. Un joint articulé résout ce problème grâce à une liaison flexible et réglable qui absorbe les contraintes et permet un positionnement précis de l'arroseur au niveau du sol. Comprendre le fonctionnement de ce composant permet de comprendre son utilisation répandue dans les espaces verts commerciaux et à fort trafic, et comment il contribue à réduire les ruptures de canalisations, à simplifier la maintenance et à améliorer la fiabilité du système à long terme. Les sections suivantes définissent le joint articulé, indiquent ses principaux domaines d'application et présentent les avantages pratiques qu'il apporte à la conception des systèmes d'irrigation.
Pourquoi les joints oscillants d'irrigation sont importants
Lors de la conception ou de la mise à niveau d'un système d'irrigation commercialVous devez tenir compte des forces dynamiques qui s'exercent sur votre infrastructure souterraine. Une connexion directe et rigide entre les conduites d'alimentation latérales et Têtes d'arrosage Cela introduit un point de défaillance important. En intégrant des joints de déviation pour l'irrigation, on découple la tête d'arrosage de la tuyauterie rigide, créant ainsi un tampon flexible qui absorbe les contraintes mécaniques et simplifie la maintenance à long terme.
Qu'est-ce qu'un joint oscillant d'irrigation ?
Un joint pivotant pour l'irrigation est un ensemble mécanique articulé ou un tube flexible reliant la conduite latérale souterraine à la tête d'arrosage. Les joints pivotants de qualité industrielle sont généralement fabriqués en PVC rigide ou en polyéthylène haute densité (PEHD) et comportent plusieurs coudes filetés avec joints toriques, permettant une rotation multi-axes.
Ces composants sont généralement conçus pour les systèmes haute pression. Les joints articulés rigides en PVC de qualité supérieure sont conçus pour résister à des pressions de service allant jusqu'à 21,7 bar (315 psi) et à des surpressions supérieures à 400 psi. Les modèles haute capacité de 38 mm (1,5 pouce) de diamètre supportent facilement des débits allant jusqu'à 300 litres par minute (80 gallons par minute, GPM). Cette conception articulée garantit que les forces verticales ou latérales appliquées à l'arroseur ne se transmettent pas directement à la conduite latérale en PVC, évitant ainsi les ruptures de canalisations et les réparations coûteuses par tranchée.
Là où c'est le plus utile
Les joints oscillants sont indispensables dans les environnements à fort trafic piétonnier, à circulation de véhicules et nécessitant un entretien mécanique fréquent. Les applications de gazon synthétique haute performance, telles que les terrains de golf, les parcs municipaux et les terrains de sport professionnels, exigent leur utilisation comme spécification standard.
Sur un terrain de golf typique, les tondeuses autoportées et les équipements d'entretien des fairways peuvent exercer une pression au sol supérieure à 1 500 livres par pouce carré. Sans joint flexible, ce tassement mécanique répété se transmet directement au corps de l'arroseur, entraînant la rupture des raccords et des fuites souterraines. De plus, dans les espaces verts publics où le vandalisme piétonnier ou les chutes accidentelles sont fréquents, ces joints sont indispensables pour protéger les rotors à engrenages fragiles des chocs imprévisibles au niveau de la surface.
Comment les articulations oscillantes améliorent la protection et l'ajustement
La valeur architecturale d'un joint oscillant dépasse le simple transport de fluides. En fonctionnant comme une liaison dynamique, il assure à votre réseau d'irrigation une protection mécanique essentielle et une adaptabilité spatiale inégalée, garantissant ainsi la résilience du système face aux chocs immédiats et aux variations environnementales à long terme.
Comment ils réduisent les dommages causés par un impact
Le principal mécanisme de protection d'un joint oscillant est la dissipation de l'énergie cinétique. Lorsqu'une tondeuse commerciale lourde ou un véhicule utilitaire heurte un rotor escamotable, une liaison rigide obligerait le té en PVC ou le tuyau latéral à absorber la totalité du choc, ce qui entraînerait généralement une rupture par cisaillement.
Un joint oscillant, en revanche, s'articule vers le bas ou se déplace latéralement lors d'un impact, absorbant la force grâce à ses coudes mobiles ou à ses tubes flexibles. Les données de terrain indiquent que la modernisation des assemblages rigides par des joints oscillants articulés peut réduire les taux de fractures de la ligne latérale Dans les zones urbaines à fort trafic, ce risque peut être réduit jusqu'à 85 %. En éliminant ces points de tension souterrains, on diminue considérablement le risque de fuites non détectées, qui gaspillent des milliers de litres d'eau et compromettent l'intégrité structurelle du sol environnant.
Comment ils prennent en charge le réglage en hauteur
Au-delà de la résistance aux chocs, les articulations oscillantes offrent un contrôle précis sur Élévation et orientation des arroseursAprès l'installation initiale, les systèmes d'arrosage automatique subissent fréquemment un tassement du sol, souvent de 2,5 à 7,5 cm dès la première année. Au lieu de creuser et de reconstruire des colonnes montantes rigides, il suffit d'articuler le joint pivotant pour que la tête d'arrosage soit parfaitement alignée avec le nouveau niveau du sol.

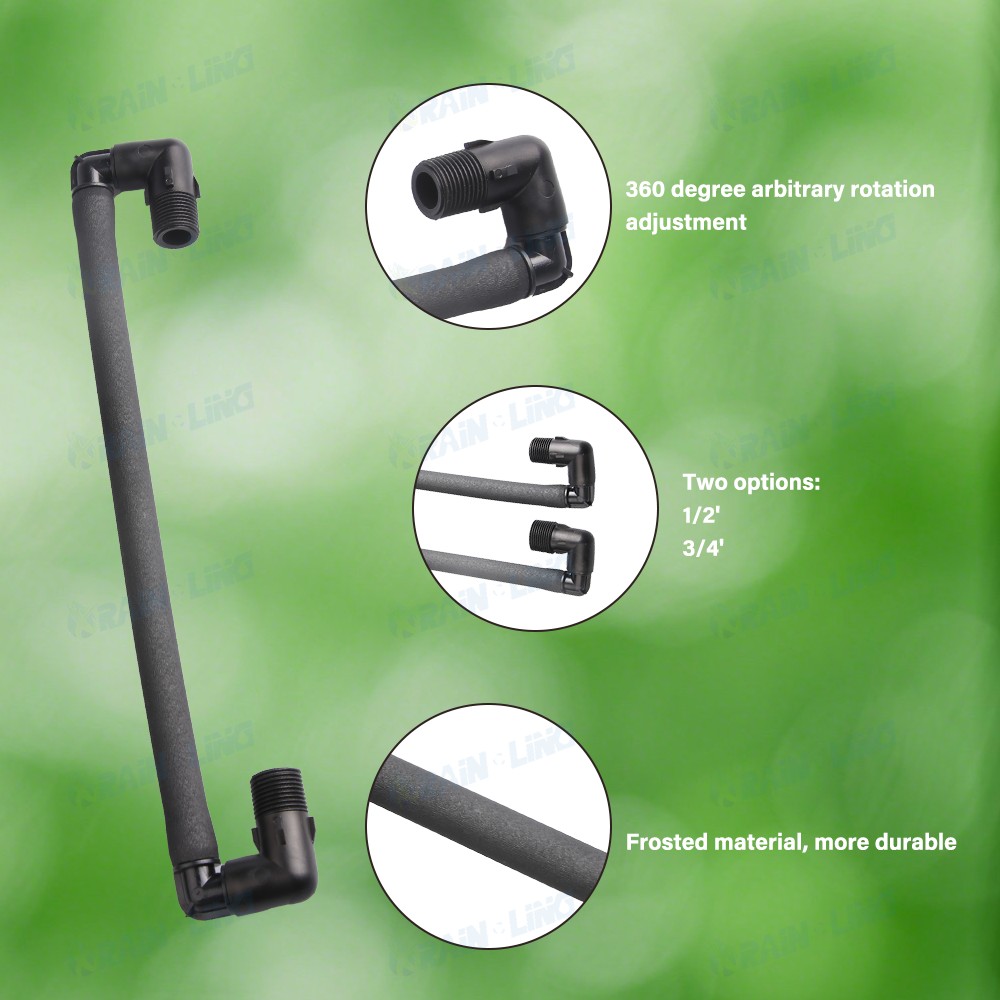

Ce système de micro-réglage fonctionne sur un axe de rotation à 360 degrés, permettant d'ajuster avec précision la trajectoire des rotors à engrenages afin que les jets d'arrosage épousent parfaitement les contours de la pelouse. Lorsqu'une tête d'arrosage doit être remplacée, cette interface flexible permet aux équipes de maintenance de dévisser l'ancienne et de visser la nouvelle sans avoir à creuser jusqu'à la conduite principale. Le temps d'intervention est ainsi réduit de plusieurs heures à quelques minutes, ce qui diminue les coûts de maintenance sur tout le cycle de vie.
Comment évaluer et spécifier les articulations oscillantes
Le choix du joint oscillant approprié nécessite une évaluation rigoureuse des paramètres hydrauliques et des facteurs de contrainte mécanique de votre projet. Vous devez spécifier des composants compatibles avec pressions de fonctionnement, débitset la dynamique spécifique du terrain du site.
Critères de sélection clés
Lors du choix des joints de pivot, les principaux critères concernent la composition du matériau, la compatibilité du filetage et les dimensions. Vous pouvez opter pour des modèles en tubes flexibles en polyéthylène (PE), idéaux pour les aménagements paysagers commerciaux classiques, ou pour des joints rigides articulés en PVC équipés de joints toriques, indispensables pour les terrains de golf et les terrains de sport à usage intensif.
Assurez-vous que les dimensions d'entrée et de sortie correspondent à celles de vos raccords latéraux en T et de vos supports d'extincteurs automatiques, généralement de 12,7 mm à 38,1 mm de diamètre. Vérifiez également les normes de filetage ; si le filetage NPT (National Pipe Thread) est courant en Amérique du Nord, les systèmes à forte surpression utilisent de plus en plus le filetage ACME pour une meilleure résistance au dévissage lors des pics de pression. Pour les projets d'envergure, prévoyez des quantités minimales de commande (QMC) de 500 à 1 000 unités pour les ensembles sur mesure, avec des délais de livraison moyens de 3 à 5 semaines.
| Caractéristiques techniques | Joint oscillant flexible en PE | Joint articulé en PVC |
|---|---|---|
| Application typique | Pelouses commerciales, parcs éclairés | Terrains de golf, terrains de sport |
| Pression de service maximale | Jusqu'à 150 psi (10,3 bar) | Jusqu'à 315 psi (21,7 bar) |
| Plage de réglage | Modéré (limites de rayon de courbure) | Haut (points de pivot multi-axes) |
| Taille typique d'entrée/sortie | 1/2" à 3/4" | 1" à 1,5" |
Principes de base des spécifications et de l'installation

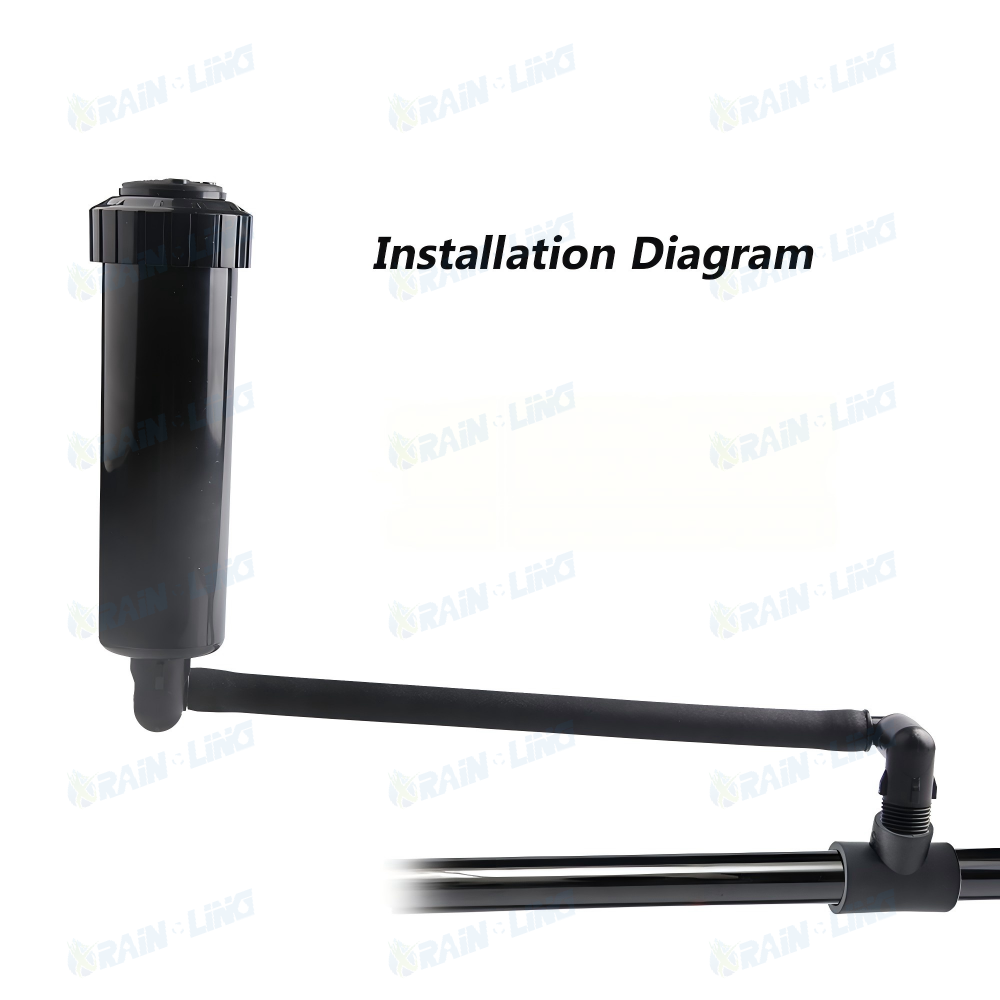

Géométrie d'installation correcte Il est essentiel de respecter les consignes pour optimiser la durée de vie du joint articulé. Ne jamais installer un joint articulé en position complètement étendue, verticale ou comprimée. Il est préférable de concevoir l'installation de manière à ce que le joint repose à un angle de 45 degrés. Cette géométrie offre une course suffisante pour permettre au joint de fléchir vers le bas lors d'un impact ou de se redresser en cas de tassement du sol.
Lors de la réalisation de raccords filetés, utilisez du ruban PTFE standard sur les filetages NPT pour éviter le grippage. Cependant, évitez absolument les produits d'étanchéité sur les joints ACME ou à joint torique, car une dégradation chimique peut se produire.
Points clés à retenir
- Principales conclusions et justifications concernant le joint oscillant d'irrigation
- Spécifications, conformité et vérifications des risques à valider avant de s'engager
- Prochaines étapes pratiques et mises en garde que les lecteurs peuvent appliquer immédiatement
Foire aux questions
Qu'est-ce qu'un joint oscillant en irrigation ?
Un joint pivotant pour l'irrigation est un raccord flexible reliant le tuyau latéral à la tête d'arrosage. Il absorbe les chocs, permet le réglage en hauteur et contribue à prévenir les fissures des raccords ou les ruptures des tuyaux latéraux.
Pourquoi utiliser un joint articulé plutôt qu'une colonne montante rigide ?
Un joint oscillant réduit les dommages causés par les tondeuses, les véhicules et le passage piétonnier. Il permet à l'arroseur de bouger légèrement en cas d'impact, protégeant ainsi la canalisation souterraine et diminuant les coûts de réparation et de tranchées.
Dans quels domaines les joints oscillants d'irrigation sont-ils le plus utiles ?
Ils sont particulièrement utiles dans les zones à fort trafic comme les terrains de golf, les terrains de sport, les parcs municipaux et les espaces verts commerciaux où les têtes d'arrosage sont exposées à des chocs répétés ou à des changements de pente.
Comment choisir la bonne taille et le bon matériau pour l'articulation pivotante ?
Choisissez le raccord pivotant adapté au diamètre de votre tuyauterie, au filetage de l'entrée d'arrosage, à la pression de service et au débit. Pour les installations commerciales, les modèles robustes en PVC ou PEHD avec coudes étanches constituent un choix judicieux.
Un joint pivotant peut-il faciliter le réglage et le remplacement des têtes d'arrosage ?
Oui. Cela permet une correction rapide de la hauteur et de l'angle après le tassement du sol, et facilite le remplacement de la tête d'arrosage car vous pouvez retirer et revisser l'arroseur sans avoir à creuser jusqu'au tuyau latéral.
